技術特性
先導控制式，平衡滑閥結構順序閥將在進口（口1）壓力超過閥的設定之后向次級油路供油。順序閥的設定將控制與外泄口（口3）壓力相關的口1壓力。在口2（順序口）背壓升至設定值之前，此類閥對此不敏感。如果回路中有壓力存在，它們可以用來代替2口溢流閥完成對壓力的調節。
-
技術曲線
-
技術參數

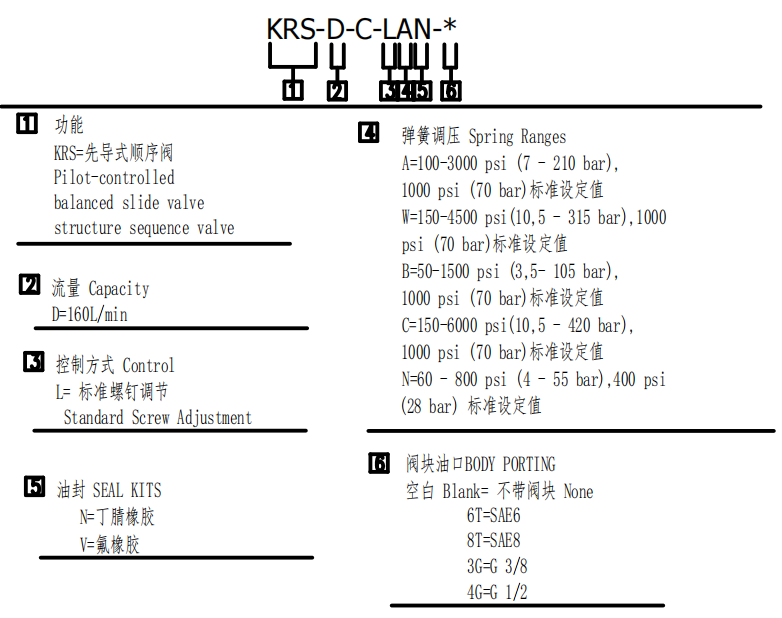

W和Y控制方式是可以指定或不指定特定設定值。當沒有特定值設定要求時，將采用標準設定，并全范圍可調。當按特定值設定時，這個特定值將會代表閥的最大設定值。
當與口3（外泄）壓力相關的口1（進口）壓力超過閥的設定值而升高時，先導流量隨之增加。
口3處的壓力直接以1:1的比例增加到閥的設定值上，口3處的壓力不能超出5000psi（350bar）。

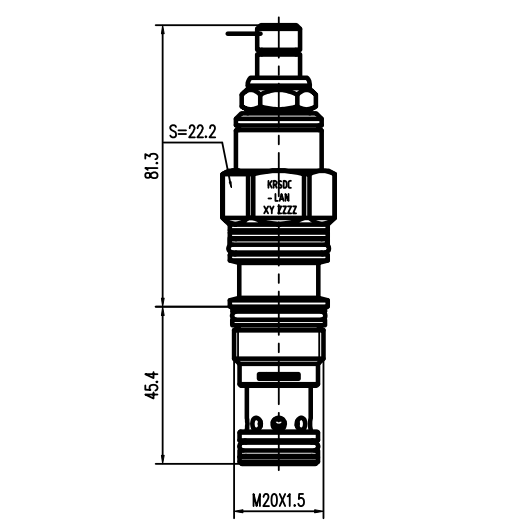

所有3口順序閥在尺寸和功能上可互換（如：給定的外形結構尺寸閥擁有相同的流道，相同的插孔）。
主級的阻尼孔被150微米的不銹鋼濾網保護。
-
