技術特性
線圈中無電流時，KDPR08-33 允許油液從 ① 自由流向油口 ③。 線圈通電時，② 將連至①。 控制（減壓）壓力將隨著線圈中電流的增大而成比例地增大。如果 ① 處的壓力超過線圈產生的設定值，則①處向③處溢流 注：油口③的背壓將1:1加在壓力設定值上。
-

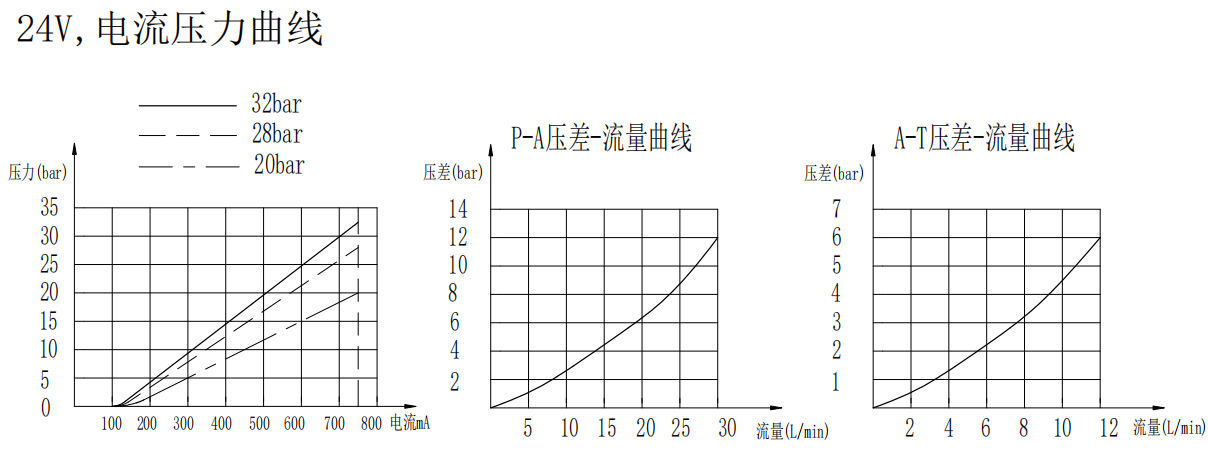

技術曲線
-
技術參數
2口額定工作壓力350Bar,用于先導比例壓力，2口壓力建議不高于50Bar壓力滯環<4%額定流量2-1口額定流量：30L/Min，1-3口額定流量：10L/Min流量請查看《壓力-流量曲線圖》插孔VC08-3過濾參考《油液清潔度》內泄漏1口減壓溢流過程中的泄露量,<60ml/Min，溫度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度）重量0.29Kg -
