技術特性
KPV72-31 將調節油口 ③的流量，不受系統工作壓力的影響。隨著電磁閥中電 流的增大，KPV72-31 的輸出流量將變小。 注：如果設備的優先流量油口被外部閥封閉，將該閥用于旁通流量控制時，若 不使優先油口發生少量泄漏，旁通壓降就會增大。請咨詢工廠。 應急手控操作：?jiǎn)?dòng)時：順時針旋轉約 1 圈可達到起點。繼續 再旋轉約 5 圈 可以達到最大位移。 結束時：逆時針旋轉約 6 周至正向封閉。
-

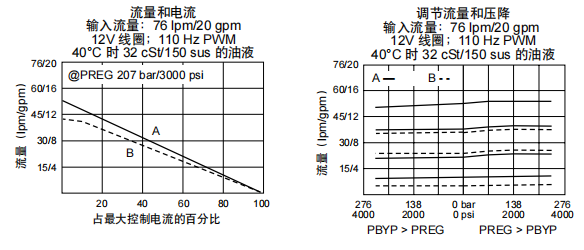

技術曲線
-
技術參數
流量60L/min插孔VC12-3過濾參考《油液清潔度》額定工作壓力1口壓力：240Bar，2、3口壓力：207Bar流量特性三通模式的調節流量：范圍 A：53 lpm (15 gpm) 范圍 B：38 lpm (10 gpm)， 三通模式的最大輸入流量：范圍 A 和 B： 114 lpm (30 gpm) 二通模式的最大流量：范圍 A：53 lpm (14 gpm) 范圍 B：31 lpm (8 gpm) 注意：要增大二通流量控制的流量，內泄漏380ml/Min，雙向，壓力=207Bar時磁滯最大電流的 85％ 以內小于 5％；最大電流的 85％ 以上小于 10％溫度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)閥塊材料鋼和球鐵允許使用最大壓力350bar重量插芯：0.22Kg，線圈：0.45Kg -
